Geberit Duofix 111.370.00.5 montážní prvek pro závěsné WC do lehkých příček

Detailní popis produktu

Montážní prvek Geberit Duofix 111.370.00.5 pro závěsné WC s nádržkou pod omítku Sigma 12 cm (UP320) pro odsávání zápachu s odvodem vzduchu.

Použití:
Pro tloušťku podlahy 0 - 20 cm
Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem
Pro zabudování do systémové stěny Duofix na celou výšku místnosti
Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým procesem
Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem
Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
Pro zabudování do lehké příčky na celou výšku místnosti
Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm
Pro zabudování mokrým procesem do zděné předstěnové instalace
Pro připojení Geberit AquaClean
Pro připojení Geberit ovládacího tlačítka Sigma40 s odsáváním zápachu
Nevhodný pro zabetonování

Technické parametry:
Tlak při průtoku: 10–1000 kPa
Maximální teplota vody: 25 °C
Splachovací množství, nastavení ve výrobě: 6 a 3 l
Velké splachovací množství, rozsah nastavení: 4,5 / 6 / 7,5 l
Malé splachovací množství, rozsah nastavení: 3–4 l
Výpočtový průtok: 0,11 l/s
Minimální přetlak pro výpočtový průtok: 50 kPa

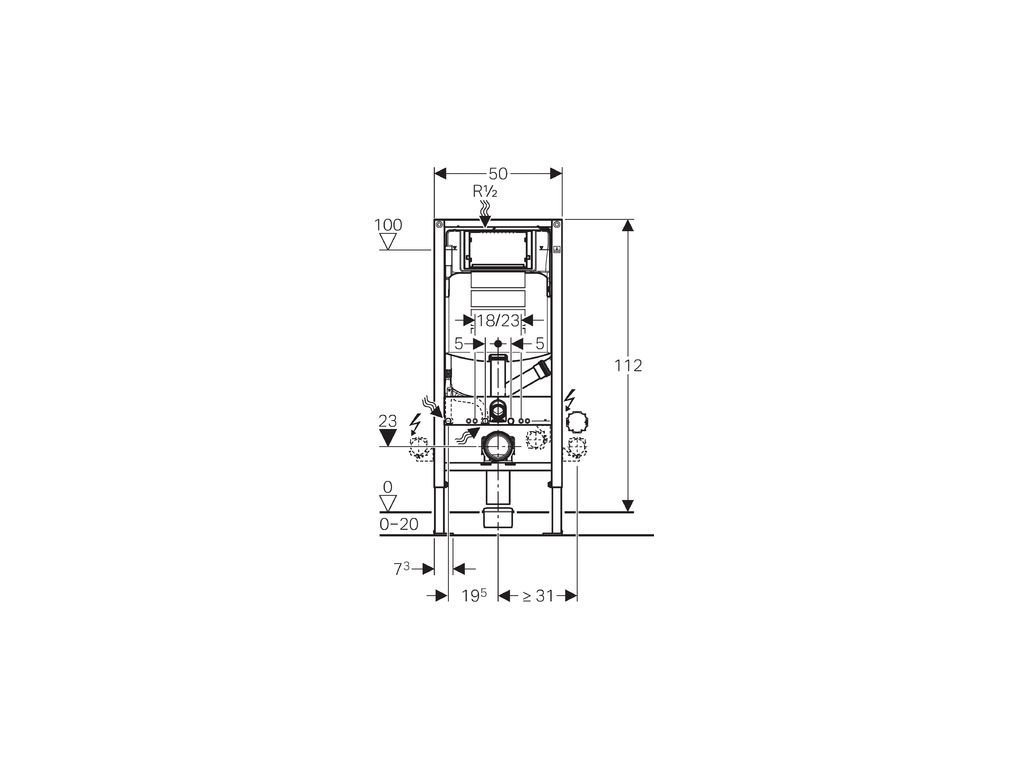

Stavební výška: 112 cm

Vlastnosti:
Samonosný prvek
Rám s C-profilem 4/4 cm
Povrch rámu upravený práškovou barvou, barva Geberit modrá
Podpěry o 5 cm zásuvné
Patní desky otočné, pro montáž do profilů UW50 a UW75
Rám s otvory ř 9 mm pro upevnění do dřevěných konstrukcí
Splachovací nádržka pod omítku izolovaná proti orosování
Splachovací nádržka do stěny UP320 s ovládáním zepředu
2 množství splachování s ovládacími tlačítky Sigma50, Sigma20, Samba nebo Bolero
1 množství splachování s ovládacími tlačítky Sigma10
Splachování Start/Stop s ovládacími tlačítky Rumba, Mambo nebo Tango
Nastavitelné splachovací množství
Nastavitelné okamžité spláchnutí možné
Splachovací nádržka pod omítku pro montáž a servisní práce bez nářadí
Kryt pro hrubou montáž, pro montáž bez nářadí a s možností zkrácení bez nářadí
Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám
Tyčky tlačítka zvukově izolované, rychle nastavitelné bez nářadí
Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez nářadí
Připojovací hadička k rohovému ventilu přišroubovatelná bez nářadí
Upevnění odpadního kolena bez nářadí, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 mm
Podpěry s brzdícími prvky, pro vyrovnání prvku bez nářadí
Pozinkované podpěry, plynule nastavitelné 0 - 20 cm
Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství
Přívod vody zezadu / shora uprostřed
Externí odsávání zápachu je možné připojit přes splachovací koleno

Rozsah dodávky:
Přívod vody R 1/2" s integrovaným rohovým ventilem a ručním ovládacím kolečkem
Trubková chránička pro přívod vody pro Geberit AquaClean
Splachovací koleno s připojením pro odsávání zápachu
Ochranná zátka
Kryt pro hrubou montáž pro servisní otvor
2 závitové tyče M12 pro upevnění keramiky
Souprava pro připojení WC, ř 90 mm
Odpadní koleno pro WC, PE-HD, ř 90 mm
Přechodka, PE-HD, ř 90/110 mm
Upevňovací materiál

Ovládací tlačítko není součástí - nabídku naleznete ZDE - případně Vám zboží rádi naceníme.
